| JDF5051JGKQ41型五十鈴14-16米高空作業車 主要技術參數 |
| 產品名稱： |
高空作業車 |
外型尺寸： |
6790×1990×3150(mm) |
| 底盤型號： |
QL10703HWRY |
貨廂尺寸： |
××(mm) |
| 總質量： |
5330(Kg) |
接近/離去角： |
24/13(°) |
| 額定質量： |
(Kg) |
前懸后懸： |
1015/1975(mm) |
| 整備質量： |
5005(Kg) |
最高車速： |
95(km/h) |
| 發動機 |
發動機生產企業 |
排量(ml) |
功率(kw) |
| 4JB1CN |
慶鈴五十鈴(重慶)發動機有限公司 |
2771 |
72 |
| 排放標準： |
GB17691-2005(國Ⅳ),GB3847-2005 |
| 軸數： |
2 |
前輪距： |
1504/1425(mm) |
| 軸距： |
3360 |
后輪距： |
1425(mm) |
| 輪胎數： |
6 |
輪胎規格： |
7.00-16 14PR,7.00R16 14PR |
| 燃料種類： |
柴油 |
彈簧片數： |
8/6+5 |
| 軸荷： |
1590/3740 |
駕駛室乘人數： |
2+3 |
| 整車備注： |
隨底盤選裝駕駛室;吊鉤為選裝件;前伸440mm;側面防護及后下部防護裝置材料材質:Q235,側面防護裝置連接方式:焊接;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):30×180(mm),離地高度:470mm. |

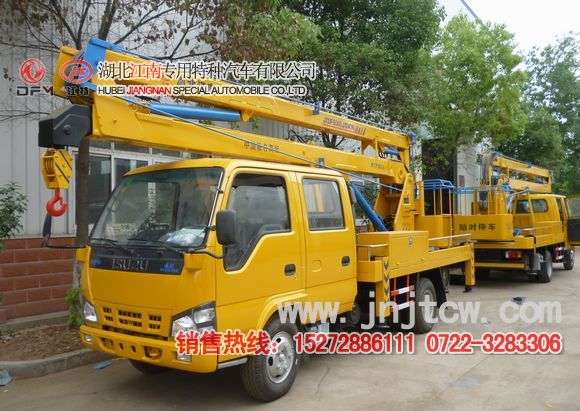

| 多方位圖： |
 |
| 專用性能： |
重慶五十鈴100P14-16米高空車（國四）
上戶噸位：
慶鈴五十鈴（100P）14-16米高空作業車特色說明：
1.慶鈴五十鈴14-16米高空作業車采用五十鈴100P底盤加裝而成，具有工信部公告253批，免征公告2014年第01冊第35頁，環保公告。
2.伸縮式起重臂1噸吊鉤，起重高度大限位功能，危險工況報警，安全性能卓越
3.支腿跨距大，穩定性好，可同時或單獨操作
4.三節折疊臂，作業范圍大，工作斗載荷大(200KG)設有應急動力源。轉臺、工作斗兩處均可操作。
5.具有互鎖功能，安全可靠外形結構緊湊，體積小，自重輕，機動性好.
慶鈴五十鈴14-16米高空作業車采用雙排座慶鈴600P級別國四底盤，匹配120馬力五十鈴發動機，五十鈴MSB五檔變速箱，冷暖空調，方向助力，前橋2噸，后橋4.8噸，7.00輪胎， |
| 免征公告： |
JDF5051JGKQ41高空作業車免征公告
| 車輛名稱 |
車輛類型 |
生產廠家 |
備注 |
| 高空作業車 |
高空作業車 |
|
第36冊第35頁 | |
| 需要更多資料及產品圖片請直接與我公司聯系，我們會為您提供最好的服務! |
JDF5051JGKQ41型五十鈴14-16米高空作業車 技術參數
|
底底盤參數 |
|
慶慶鈴五十鈴14-16米高空作業車采用雙排座慶鈴600P級別國四底盤，匹配120馬力五十鈴發動機，五十鈴MSB五檔變速箱，冷暖空調，方向助力，前橋2噸，后橋4.8噸，7.00輪胎． |
|
上上裝參數 |
|
最大作業高度 |
14-16米 |
最大工作半徑 |
6.3-7米 |
|
額定平臺栽荷 |
200Kg(工作斗承載) |
回轉角度 |
360度連續旋轉,液壓油管不扭結 |
|
吊鉤 |
1噸吊鉤(吊鉤伸縮1米) |
操作方式 |
上下電控操作,帶點火熄火裝置,手油門,轉臺、工作斗兩處均可操作。 |
|
臂架 |
◆ 三節折臂式臂架，采用高強度低合金鋼板制作而成，對受力集中處均做過強處理
◆ 下臂變幅范圍0～70度，上臂變幅范圍0～70度，小臂變幅范圍0～90度，結構緊湊，機動性好，作業范圍大。
◆14米高空作業車最大作業半徑：6.3米，最大作業半徑時的作業高度8米；最大作業高度：14米，最大作業高度時的作業半徑：2米。
◆16米高空作業車最大作業半徑：7米，最大作業半徑時的作業高度9米；最大作業高度：16米，最大作業高度時的作業半徑：2米。 |
|
支腿 |
◆ H型支腿，前后支腿均可外伸，縱向跨距3.3米，橫向跨距3.38米。四支腿水平及垂直伸縮均可單獨運動也可以聯動，適應能力強，跨距大，穩定性好。
◆支腿閥設有上車操作和下車操作轉換控制，實現上下車互鎖。
◆支腿閥配有油壓表，可時刻顯示系統液壓壓力
◆支腿爆閃燈，用于作業時支腿示廊，發出光報警信號。 |
|
工作斗 |
◆工作斗額定載荷限載200kg，工作平臺底板采用防滑鋼板，工作斗后置，方便人員進出，降低整車重心，工作斗電控操作節省工作斗使用空間。
◆外置拉桿強制調平，拉桿長度可調節。 |
|
液壓系統 |
◆液壓系統配有進口油過濾器，保證液壓油品質，額定工作壓力16Mpa，壓力隨負載自動調節，，系統設過載保護閥，油壓超過定值，自動卸載。
◆液壓油箱配有液溫一體表，可時刻檢測液壓油油量及油溫。 |
|
安全配置 |
◆ 臂架油缸帶雙向平衡閥鎖止功能，支腿油缸帶雙向液壓鎖，防止臂架/支腿自動沉降，液壓系統實現上下車互鎖，過載保護，油缸安全自鎖。
◆工作斗配置緊急應急點火，熄火裝置（用于定點維修時熄火發動機，節約能源）。 |
|
選 裝 |
帶電液比例調速閥的電子控制系統：臂架動作電磁閥控制，實現各個動作的無極調整，選配無線遙控操作。吊籃工作照明燈，洗手水箱，支腿爆閃燈 |
◆ 生產周期：現貨供應
◆ 免費售后：車輛正常行駛一年或三萬公里
◆ 價格：請來電咨詢（楊新華）15272886111 15972776605
JDF5051JGKQ41型五十鈴14-16米高空作業車網址：http://www.wsy32.com/viewprod799.html |
